Der Dialog „Signal anlegen“

Ein Signal legt fest, welche Informationen mit einem auszulösenden Ereignis übertragen werden.
Nach dem Anlegen eines Signals können Sie die benötigten Signal-Properties festlegen. Diese beschreiben den Dateninhalt, der später beim Senden oder Empfangen des Signals verwendet wird.

Der Dialog öffnet sich:

• über das Kontextmenü eines Packages mit dem Befehl Anlegen → Signal
• in einem Blockdiagramm über das Symbol Signal anlegen

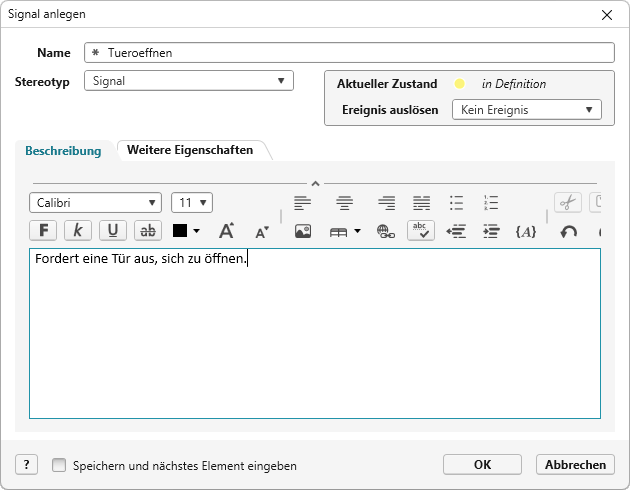

Der Dialog

Name Name des Signals. Der Name kann beim Anlegen frei gewählt werden.

Stereotyp Hier sehen Sie den eingestellten Stereotyp des Elements. Beim Anlegen eines neuen Elements wird standardmäßig der Stereotyp Signal gesetzt. Über das Dropdown-Menü kann der Stereotyp geändert werden, sofern weitere existieren. Der Stereotyp entscheidet darüber, ob und welche benutzerdefinierten Eigenschaften in der Registerkarte Weitere Eigenschaften angezeigt werden. Der Stereotyp kann erweitert werden.

Aktueller Zustand Zeigt den aktuellen Zustand des Elements an.

Ereignis auslösen In der Dropdown-Liste werden Ereignisse angeboten, die im Zustandsautomaten …für Blöcke definiert worden sind. Abhängig davon, ob im Zustandsautomaten die Option Gleichzeitiges Auslösen nachfolgender Zustandsübergänge zulassen markiert ist oder nicht, werden ausgehend vom aktuellen Zustand alle möglichen Ereignisse oder nur das nächstfolgende Ereignis angezeigt.
Sobald Sie ein Ereignis auswählen, wird der aktuelle Zustand des Elements beim Speichern automatisch geändert.

Registerkarte „Beschreibung“

Hier können Sie das Signal ausführlich beschreiben.

Registerkarte „Weitere Eigenschaften“

Sind zu dem ausgewählten Stereotyp benutzerdefinierte Eigenschaften hinterlegt, können Sie hier Werte für diese Eigenschaften eintragen.
