Der Dialog „Systemkontextelement anlegen“

Der Dialog öffnet sich:

• über das Kontextmenü eines Packages mit dem Befehl Anlegen → Systemkontextelement
• in einem Systemkontextdiagramm über die Schaltfläche Systemkontextelement anlegen

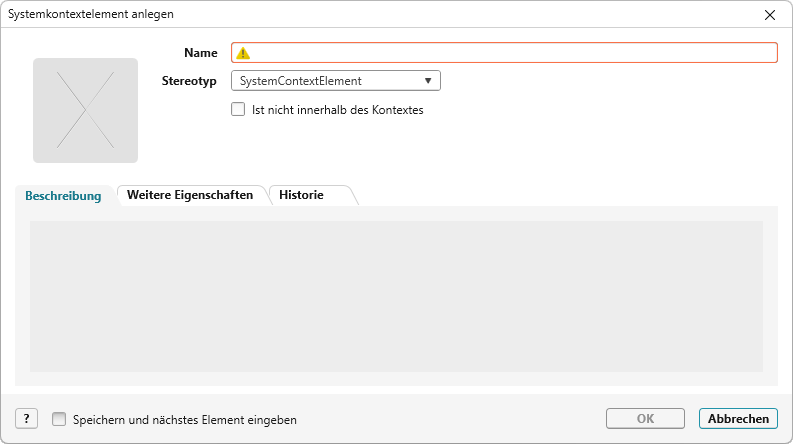

Der Dialog

Name Name des Elements. Der Name kann beim Anlegen frei gewählt werden.

Stereotyp Hier sehen Sie den Stereotyp des Elements. Beim Anlegen eines neuen Elements wird standardmäßig der Stereotyp SystemContextElement gesetzt. Über das Dropdown-Menü kann der Stereotyp geändert werden, sofern weitere existieren. Der Stereotyp entscheidet darüber, welche Werte auf der Registerkarte Weitere Eigenschaften angezeigt werden. Der Stereotyp kann erweitert werden.

Ist nicht innerhalb des Kontextes Markieren Sie die Option, wenn das Systemkontextelement nicht unmittelbar zum Kontext gehört. Damit verdeutlichen Sie, dass dieses Element nicht oder erst zu einem späteren Zeitpunkt entwickelt wird. Das Element wird im Systemkontextdiagramm grau dargestellt. Die Option können Sie im Laufe des Projekts wieder rückgängig machen, wenn Sie merken, dass es doch zum Kontext gehört.

Graue Schaltfläche Über einen Klick fügen Sie ein Bild hinzu. Dieses wird im Diagramm angezeigt.

Registerkarte „Beschreibung“

Hier können Sie eine ausführliche Beschreibung eintragen.

Registerkarte „Weitere Eigenschaften“

Sind zu dem ausgewählten Stereotyp benutzerdefinierte Eigenschaften hinterlegt, können Sie hier Werte für diese Eigenschaften eintragen.
