Die Sicht „Earned Value Treemap“
Die Sicht Earned Value Treemap bietet Ihnen einen schnellen Überblick über die Value Streams eines Portfolios – sowohl hinsichtlich ihres aktuellen Fortschritts (Farbdarstellung) als auch ihrer Wertigkeit bzw. Kostenintensität (Flächengröße).
Die Sicht öffnet sich:
- in einem Portfolio über das Kontextmenü der Sicht mit dem Befehl Öffnen
Die Sicht

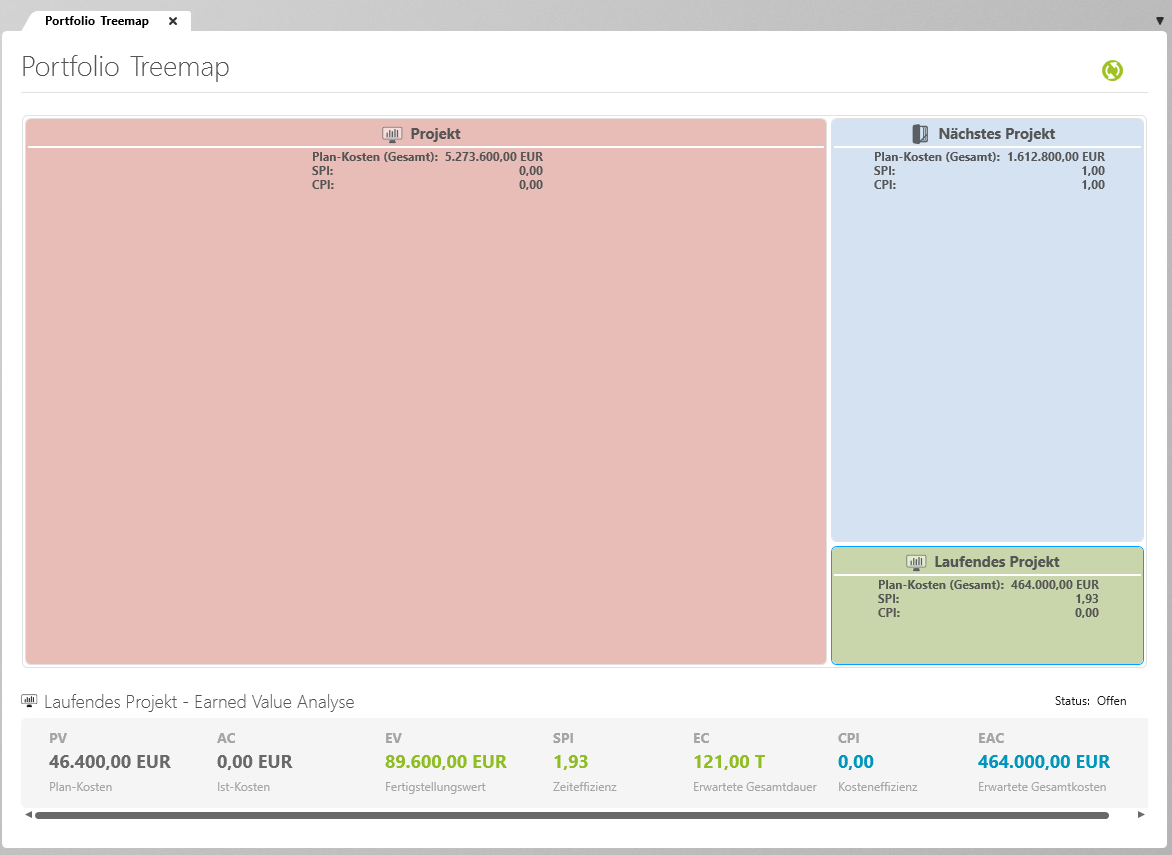

In der Sicht werden die Value Streams des Portfolios als Rechtecke dargestellt.
- Größe des Rechtecks: Spiegelt die Kostenintensität und somit die Bedeutung des Value Streams wider. Je größer das Rechteck, desto wichtiger oder kostenintensiver ist der Value Stream.
- Farbe des Rechtecks: Zeigt den aktuellen Status an.
- Grün = Der Value Stream verläuft planmäßig.
- Rot = Der Value Stream weicht vom Plan ab.
- Blau = Der Value Stream liegt in der Zukunft und hat noch keine auswertbaren Werte.
Die Farben werden prozentual berechnet. Abhängig davon, wie nah der berechnete Fortschrittswert an den Zielwerten (Grün bzw. Rot) liegt, gibt es bei der Farbdarstellung zwei weitere Abstufungen.

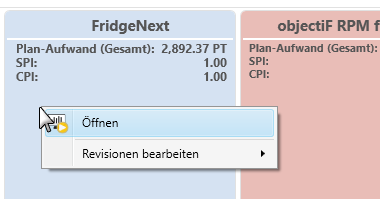

Über das Kontextmenü einzelner Projekte (Rechtecke) können Sie:
- den Value Stream bearbeiten
- Mitarbeiter zuordnen
- Budget übernehmen
- Aktivitäten anlegen
- Revisionen anlegen
Wenn Sie die Kachel doppelklicken, öffnet sich der Value Stream.

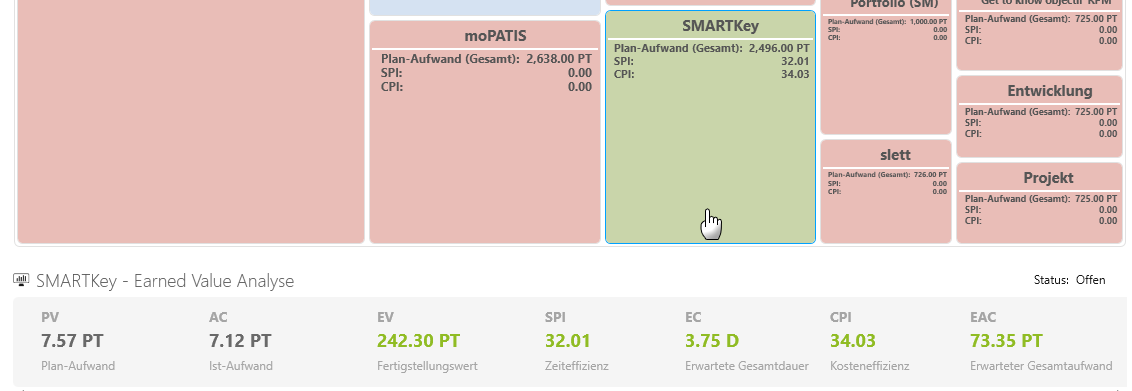

Kennzahlen der Earned Value Analyse
Im unteren Bereich sehen Sie zum aktuell ausgewählten Value Stream die Werte der Earned Value Analyse und den eingestellten Status. Dazu müssen Sie nur ein Projekt (Rechteck) anklicken.
