Zustandsautomat für ein Projekt anlegen
Standardmäßig ist für ein Projekt kein Zustandsautomat vorhanden. Sie können aber einen anlegen.
Wenn Sie einen Zustandsautomaten anlegen, wird im Userboard der Projektzustand auf der Projektkachel angezeigt.
- Öffnen Sie über das Auge das Fenster Einstellungen, indem Sie im Menü Anzeigen/ Einstellungen anzeigen wählen.
- In der Sicht Einstellungen selektieren Sie das Package Zustandsautomaten und wählen über das Kontextmenü Diagramme anlegen/ Zustandsautomat.
- Im Dialog Zustandsautomat anlegen benennen Sie als erstes den Zustandsautomaten (z.B. …Projekt).
- Wechseln Sie in die Registerkarte Stereotypen.
- Klicken Sie auf die Plus-Schaltfläche und wählen im Folgedialog aus der Liste den Stereotypen Project aus.

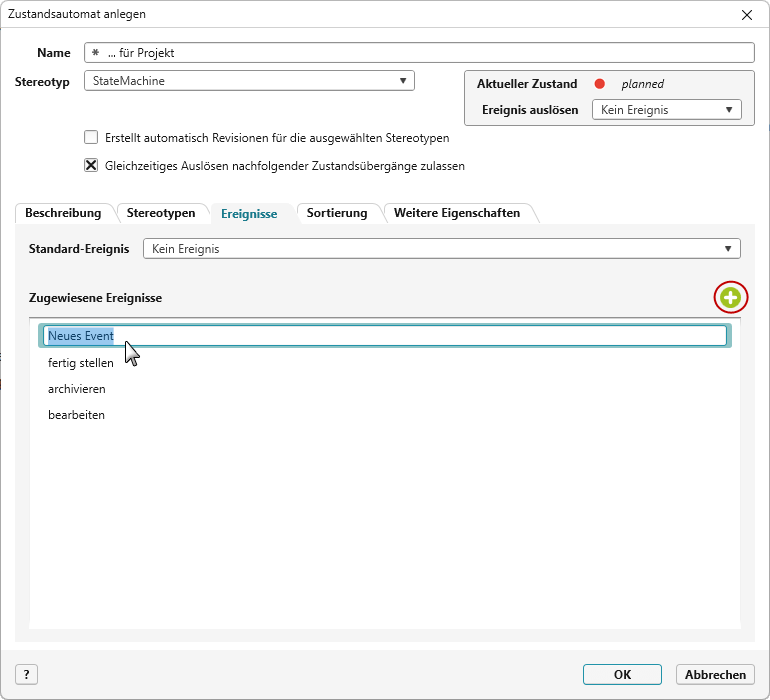

- Wechseln Sie in die Registerkarte Ereignisse und definieren unter Zugewiesene Ereignisse verschiedene Zustände, indem Sie auf die grüne Plus-Schaltfläche klicken. Doppelklicken Sie den Eintrag „Neues Event“, um einen Namen einzutragen.

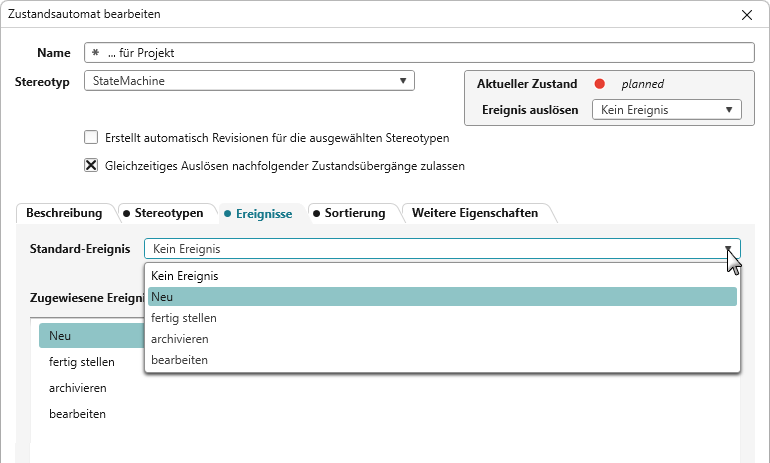

- Wählen Sie anschließend unter Standard-Ereignis das Default-Ereignis aus und bestätigen mit OK.
Im zweiten Schritt erstellen Sie die Zustände und -übergänge in einem Zustandsdiagramm.
